華潤國際社區B地塊基坑支護之TRD工法試驗墻工程位于南京市江北新區核心地段，項目設計開挖深度為67米，創下行業之最，本次工法實驗由吉通建筑2號TRD班組施工，在2017年12月11號進場，2017年12月30號試成墻成功。
工程概況
華潤國際社區總建筑面積約70萬平米，其中約40萬方高端商業綜合體和30萬方國際人居住宅。華潤國際社區綜合商業體是華潤置地在南京首個綜合商業體，位于江北新區核心區，處在地鐵四號線和十一號線的黃金交匯點上，經緯三路過江隧道可直通主城鼓樓區，緊臨2400畝的中央綠軸景觀。
華潤國際社區商業綜合體分A，B兩個地塊，此次TRD試樁按照B地塊設計深度67米試驗。

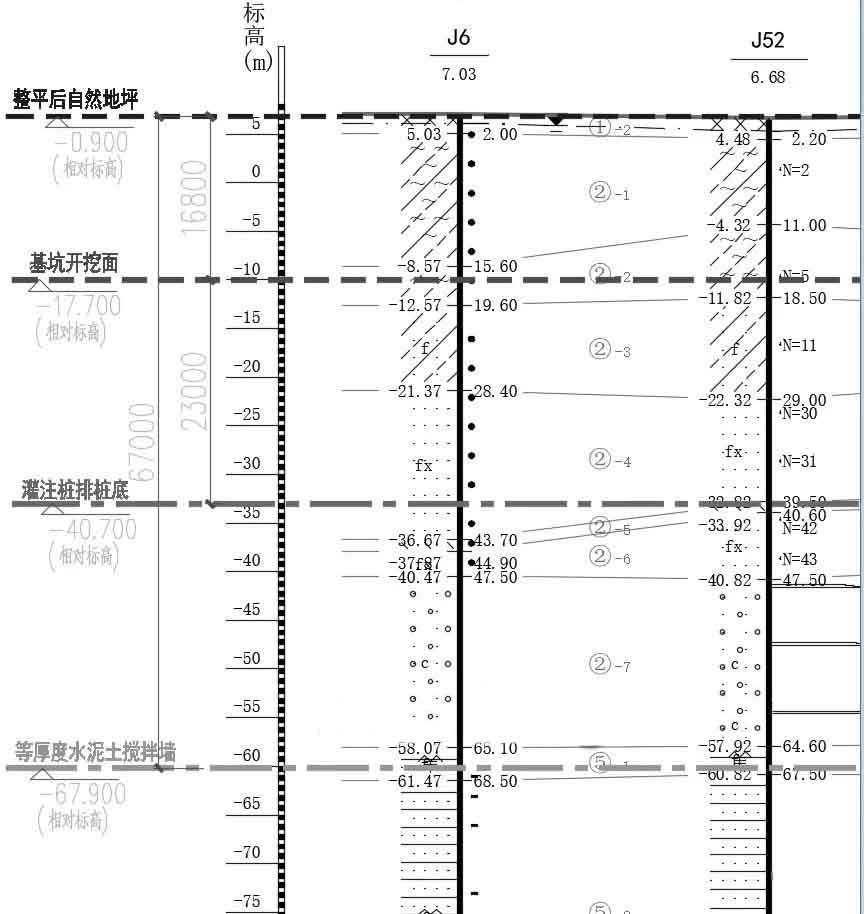

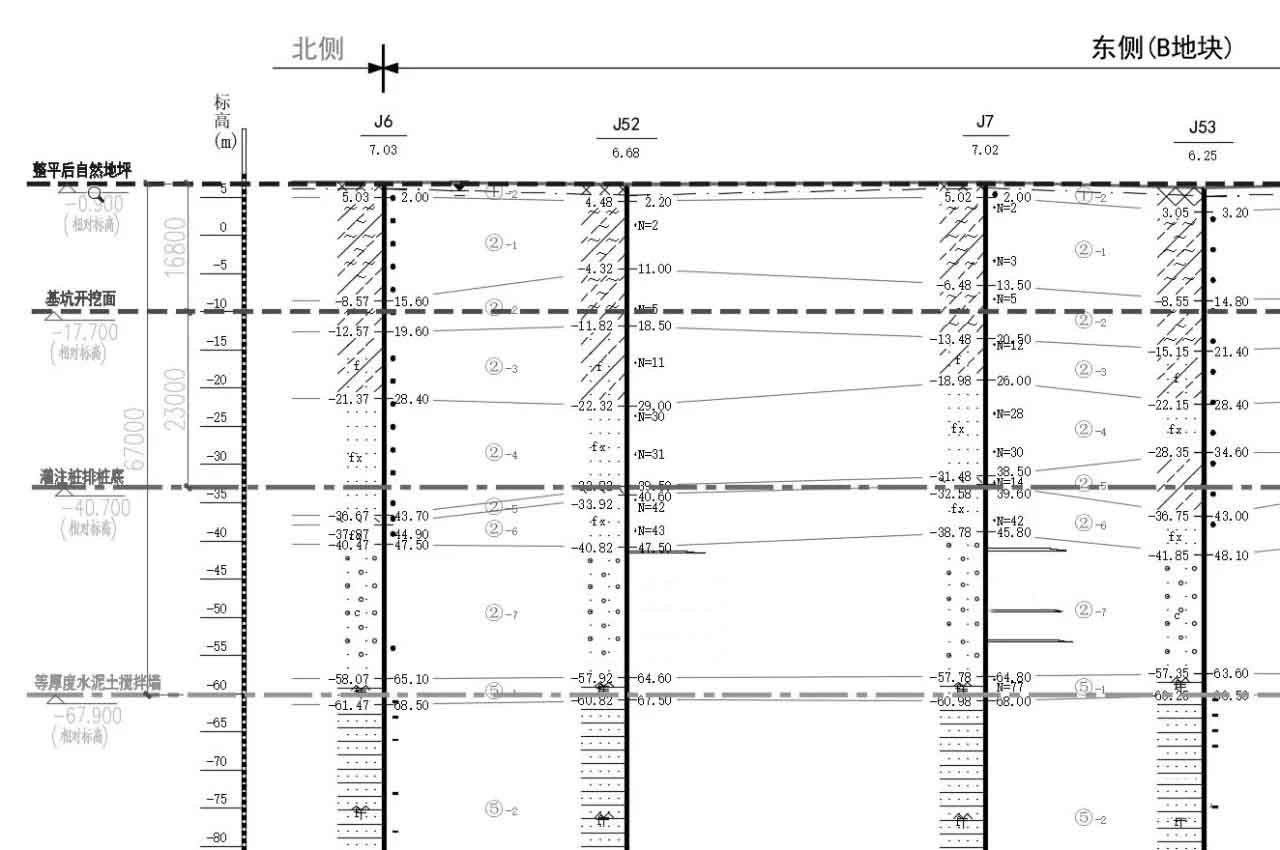

工程地質
①-2層素填土：灰色、灰黃色、黃灰色、灰褐色，軟～可塑狀態，含少量碎磚、碎石及腐植物，土質不均勻，填積時間小于5年。
②-1層淤泥質粉質粘土：灰色，流塑，含腐植質，具有水平層理，無搖震反應，干強度中等偏低，韌性中等偏低。
②-2層淤泥質粉質粘土夾粉土：灰色，流塑狀態，夾薄層狀粉土，夾腐木屑較多，搖振反應輕微，稍有光澤反應，干強度及韌性低, 高壓縮性。
②-3層粉質粘土夾粉土、粉砂：灰色，軟～流塑狀態，土質不甚均勻，土切面稍有光澤，無搖振反應，干強度低，韌性低，高壓縮性。
②-4層粉細砂：灰色，中密狀態，礦物主要成分為長石、石英，顆粒呈次圓狀，級配一般，含少量云母片，偶見朽木狀有機質，局部夾有薄層狀軟塑粉質粘土。
②-5層粉質粘土夾粉土：灰色、灰綠色，軟塑狀態為主，局部流塑，土質不甚均勻，局部夾薄層粉砂，土切面稍有光澤，無搖振反應，干強度低，韌性低，高壓縮性。
②-6層粉細砂：青灰色，飽和，中～密實狀態，礦物主要成分為長石、石英，顆粒呈次圓狀，級配一般，含少量云母片。
②-7層中粗砂混礫石：青灰色，飽和，密實，級配較差，磨圓度較好，呈渾圓狀，礫石粒徑20～40mm為主，含量30～35%，成份主要為石英巖及燧石。
⑤-1層強風化泥質粉砂巖：褐紅色，棕紅色，該層礦物成分顯著變化，組織結構基本破壞，成分主要以石英、長石為主，泥質膠結，風化劇烈，成密實砂狀，小碎塊狀，標準貫入實測擊數均大于50擊，該層遇水易軟化,巖體極破碎，基本質量等級為V級，屬極軟巖。
TRD實施情況
施工難點分析
（1）墻體超深，本工程TRD工法墻深度67m，目前為世界范圍內最深的TRD水泥土攪拌墻。TRD工法深度增加將引起切割箱自重增加及切割力的增大，使挖掘部和切割箱法蘭面破損的可能性增高。
（2）地層復雜，需穿過約20米厚標貫值N＞40的⑦2砂層。
（3）TRD工法橫向切割時，由于深度大，穿越多種土層，切割箱體收到受到來自不同土層阻力，刀排上下受力不均，易造成鏈條脫落。
施工方案
（1）先行挖掘液采用鈉基膨潤土攪拌液，水灰比1.2～1.5，流動度160～240mm，在掘削過程中通過挖掘液減小與土層的掘削阻力，適當的潤滑使得切割箱上下所受阻力均勻，減小刀排鏈條破壞的風險。
（2）本工程TRD工法墻深度達到67m，包含黏土層、粉土層和粉砂層，為保證成墻水泥土均勻，采取“三循環”工藝，在先行挖掘完成后，采取回撤掘削，以鞏固橫向掘削槽段的垂直度，同時將土層在攪拌過程中變得均勻，為最后均勻成墻打下基礎。
（3）固化液拌制采用P.O42.5級普通硅酸鹽水泥，每立方被攪拌土體摻入25%～30%的水泥，即每立方米土摻入450Kg～540Kg水泥；固化液混合泥漿流動度控制在150mm～280mm，水灰比1.2，施工過程每1000kg水，摻1200kg水泥拌制漿液，既加強固化液效果，又保證在噴漿成墻階段，降低設備掘削負荷。
（4）在超深土層中掘削成墻，對刀頭的磨損非常嚴重，為提高掘削效率，采用鎢鋼刀頭，減輕TRD設備掘削負荷，提高挖掘前行效率。
（5）施工地質深層⑦2砂層土N值大，掘削負荷大，為提高效率，將切割箱傾斜0～5°的狀態下前行切削，利用切割箱的自重分力破碎土層。但是在這種帶角度下掘進容易撇斷切割箱鏈接螺絲，因此控制切削負荷在150KN～200KN。
施工參數
1）先行掘削施工控制參數：
先行掘削液配合比：膨潤土摻量約5-10KG/m3
先行掘削速度：約30cm/小時
先行掘削負荷：≤ 220KN，現場施工150-180KN
先行掘削流動度控制：掘削液160-240mm（宜180mm）
2）回撤掘削施工控制參數：
回撤掘削液：清水（約800L/min）
回撤掘削速度：1.5m--2m/h
3）噴漿成墻施工控制參數：
水泥漿液水灰比1.2—1.5，水泥摻量：30%
噴漿成墻攪拌速度：1m/h 噴漿量：52.8m3/h
掘削負荷：≤90KN，宜70KN左右。
施工總結
（1）超深TRD施工先行掘削速度緩慢，局部堅硬土層下，設備負荷大，期間還發生過切割箱連接螺栓斷裂，被迫起拔一次切割箱，重新連接加固。
（2）在挖掘過程中，將一段4米長勘探廢棄井管帶出，井管壁厚4mm，說明設備的切割能力較強。
（3）TRD工法墻完成后進行取芯檢測，根據芯樣報告，水泥土攪拌墻TRD芯樣抗壓強度介于1.43～1.77 MPa之間，均大于1.0 MPa，滿足設計要求。芯樣上部較下部強度略大，總體來說強度比較均勻，滿足設計要求，為今后超深TRD工法隔滲墻的設計與施工積累了一定的經驗。
（4）TRD工法施工前應做好詳細地勘，了解地層特性及地下障礙物情況，根據不同土層調節挖掘液，以減小廢漿的排放，保護土地環境。

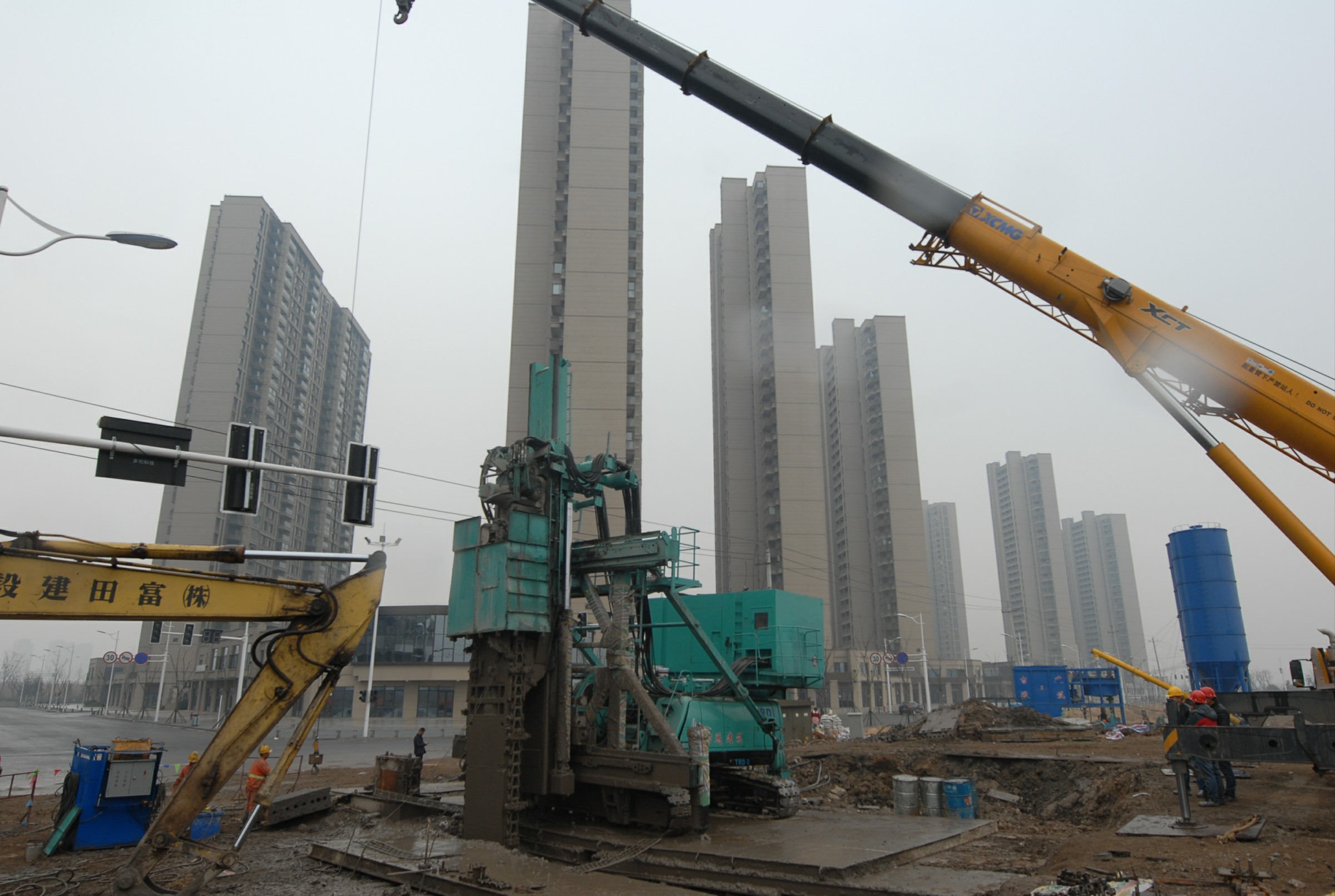

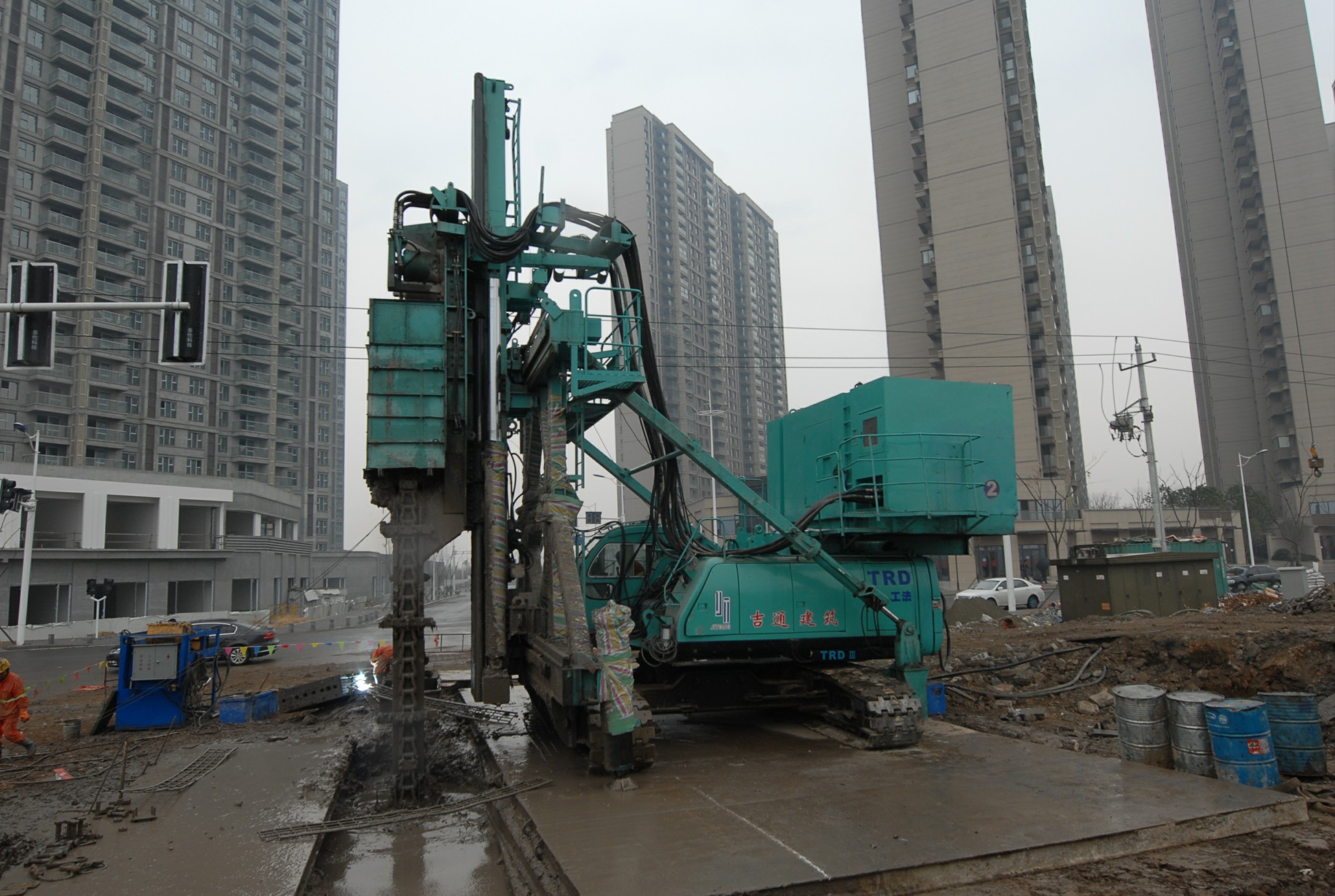

現場圖片
TRD工法（Trench-Cutting & Re-mixing Deep Wall Method），又稱等厚度水泥土地下連續墻工法，其基本原理是利用鏈鋸式刀具箱豎直插入地層中，然后作水平橫向運動，同時由鏈條帶動刀具作上下的回轉運動，攪拌混合原土并灌入水泥漿，形成一定強度和厚度的墻。
TRD工法通過水平橫向運動成墻，可形成沒有接口的等厚連續墻體，其止水防滲效果遠遠優于柱列式地下連續墻和柱列式攪拌樁加固，其主要特點是環境污染小、成墻連續、表面平整、厚度一致、墻體均勻性好、防滲性能好、施工安全，與傳統柱列式地下連續墻相比隔滲，經濟性好。

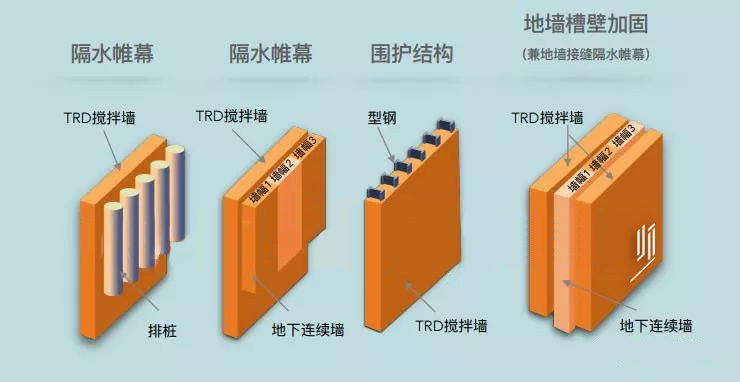

TRD工法適應粘性土、砂土、砂礫及礫石層等地層，在標貫擊數達 50~60 擊的密實砂層、無側限抗壓強度不大于5MPa的軟巖中也具有良好的適用性。可廣泛應用于超深隔水帷幕、型鋼水泥土攪拌墻、地墻槽壁加固等領域。
