項目概況
本工程場地位于杭州市西湖區留下單元，北至楊梅山路、東至屏基山路（留南路）、南至屏基山路（留南路）、西至留泗路。本工程基坑面積約28583平方米，圍護邊線長約711米，設2層地下室。基坑開挖深度約9.85m（承臺位置開挖深度約10.7m）。基坑圍護采用TRD工法內插型鋼，基坑支護采用新型型鋼組合支撐。
TRD工法采用850mm等厚度水泥土地下連續墻內插型鋼（H700×300×13×24@900）兼作圍護結構及止水帷幕，出土口區段采用型鋼加密（@450）進行加固，墻深進入中風化巖層深度不小于3m。
基坑支護設置一道型鋼支撐作為內支撐的形式。內支撐標準件采用H400×400×13×21型鋼（Q345），立柱樁采用H350×350×12×19（Q235）。
TRD工法圍護結構設計
采用850mm等厚度水泥土地下連續墻內插型鋼（H700×300×13×24@900）兼作圍護結構及止水帷幕，出土口區段采用型鋼加密（@600）進行加固。
圍護節點大樣如下：

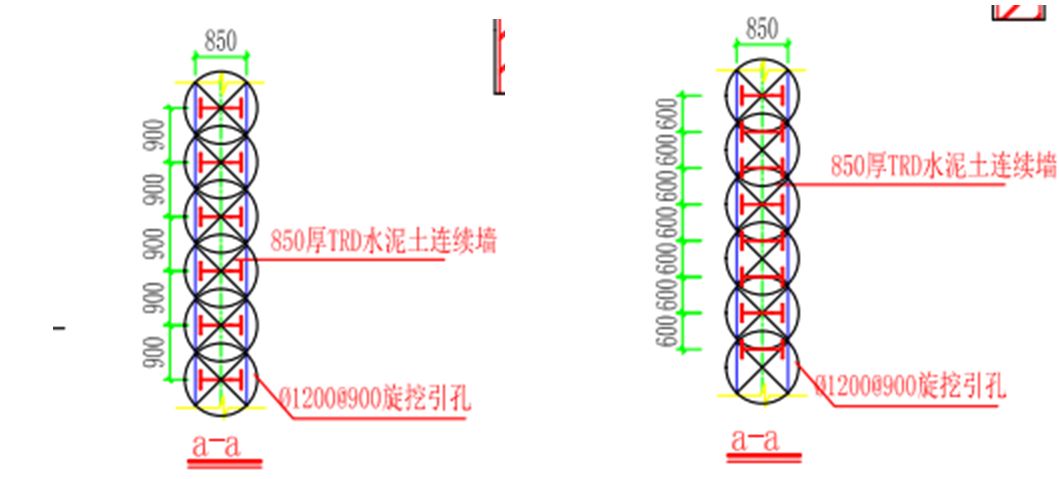

▲型鋼間距布置圖
工程特點及難點
（1）止水帷幕施工重點控制水泥摻入比、垂直度控制及搭接咬合控制，施工時應放慢提升速度，確保水泥漿拌合均勻。
（2）施工止水帷幕接茬處（冷縫）是難點。
（3） 本工程 TRD 墻體底部需要進入⑩3b層中等風化粉砂巖層，且墻深最大達到18m，施工難度較大；
針對性措施：

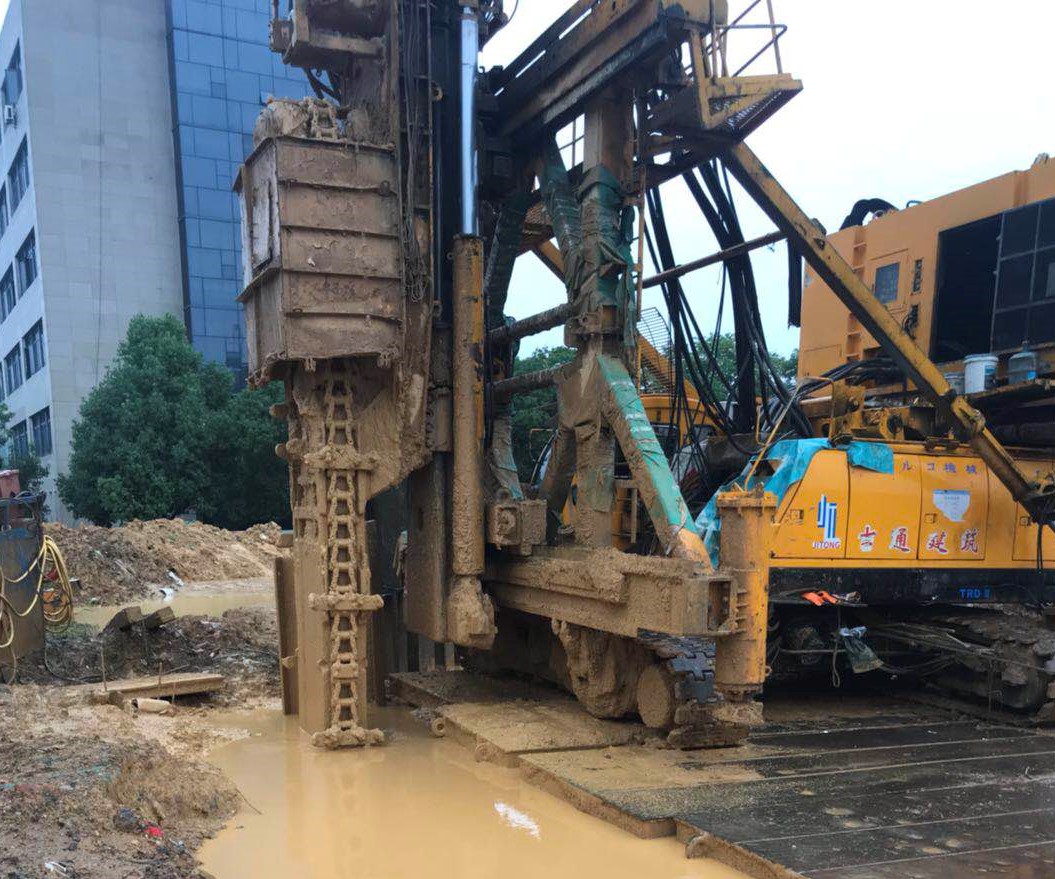

① 因墻體深達18m，且底部進入中風化泥巖層，對TRD施工設備要求較高，在每天施工前，機修工需對TRD設備進行檢查，施工班組人員每日對TRD刀排、鏈條進行檢查，及時更換磨損的刀排及鏈條，保障設備切割能力。
② 在切割時需要注意切割箱及鏈條是否有異常抖動，切割行進速度因放緩，避免與中風化粉砂巖猛烈撞擊，可嘗試能否緩慢推進切割，及時觀察并勤與總包溝通。
新型型鋼組合支撐設計

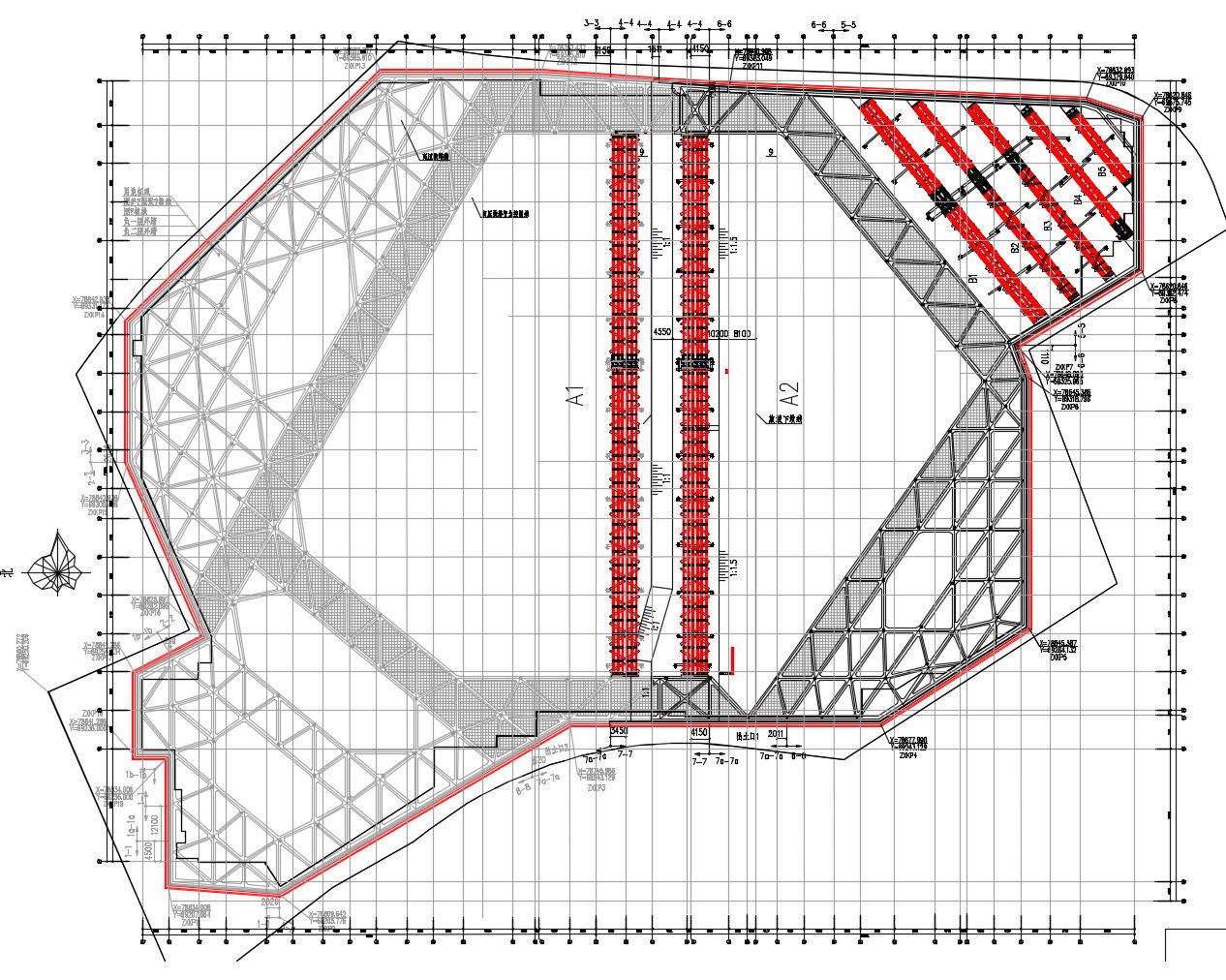

（1） 為便于識別和管理，將鋼構件吊裝根據總包挖土計劃劃分區域，鋼結構吊裝按吊機作業范圍進行劃分。
（2）根據土方開挖進度，遵循“豎向分層,縱向分段”“先撐后挖、分層開挖、嚴禁超挖”的總體原則。
（3）裝配式組合內支撐施工順序：

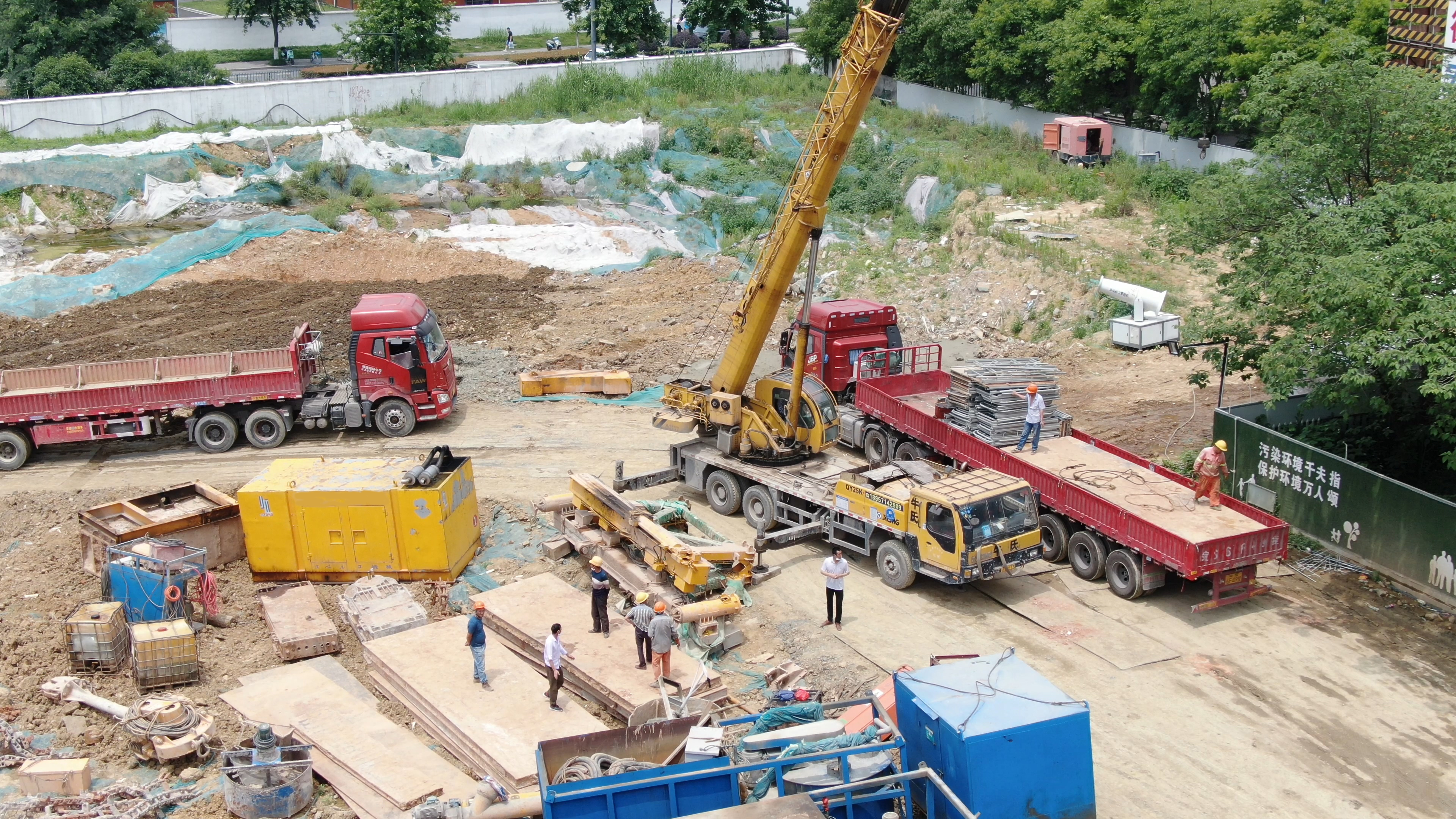

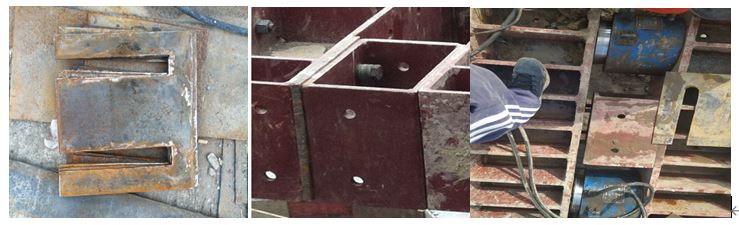

施工準備→土方開挖→測量定位/標高控制/復核→立柱樁施工→總包單位施工混凝土圍檁→預埋加壓件→安裝托座件→安裝支撐橫梁→安裝支撐→預應力施加→土方開挖→直至基坑開挖結束→施工澆筑混凝土墊層、底板→地下室結構強度達到設計強度→回收裝配式支撐→工程結束。本工程裝配式組合鋼構件安裝，采用分件吊裝的方法，本工程分2個流水段進行吊裝，分別吊裝支撐、角撐及型鋼部分。待螺栓緊固后，依次進行千斤頂安裝及預應力施加，然后進行輔助固定。現場吊裝劃分區域，吊裝采用塔吊、汽車吊進行現場安裝施工。

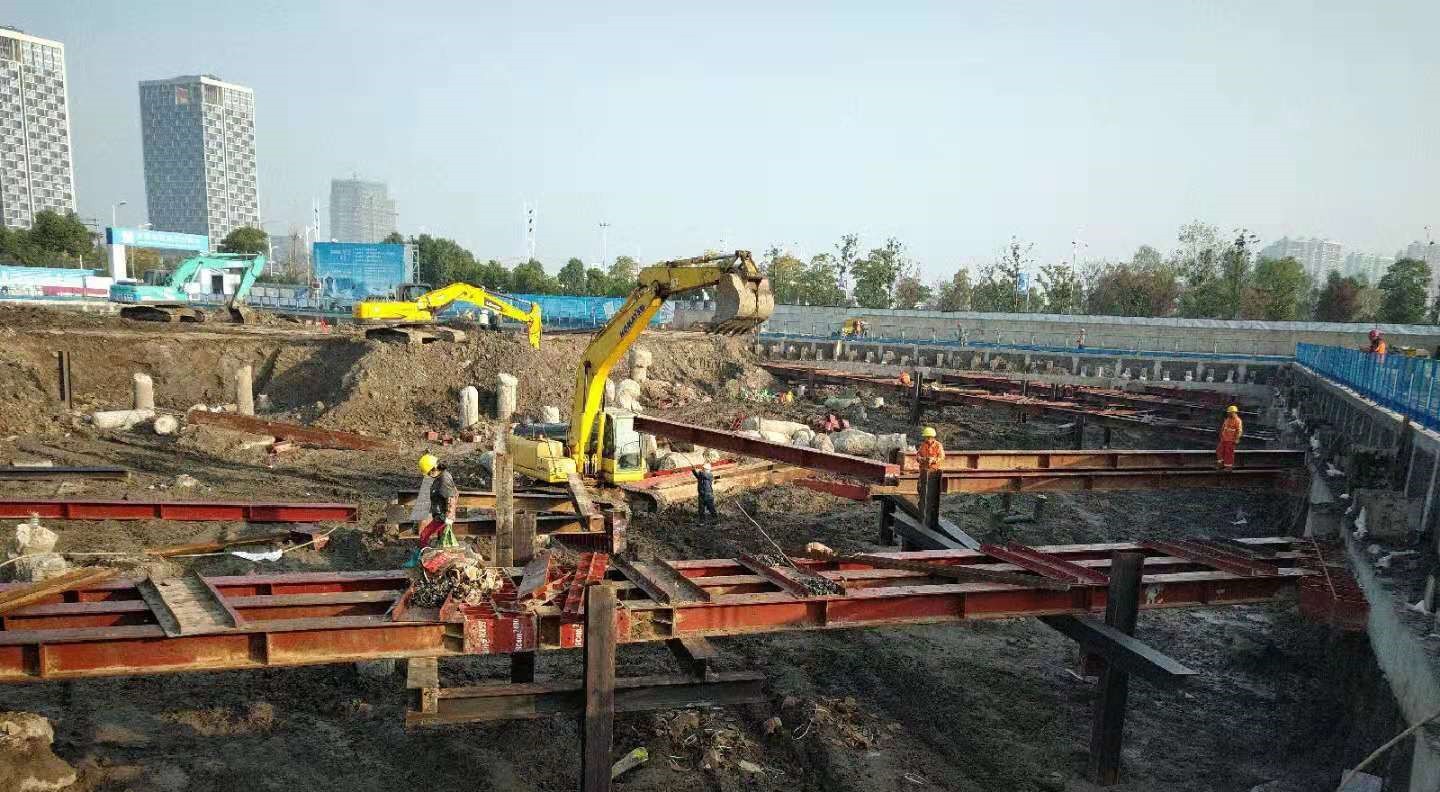

▲安裝對撐

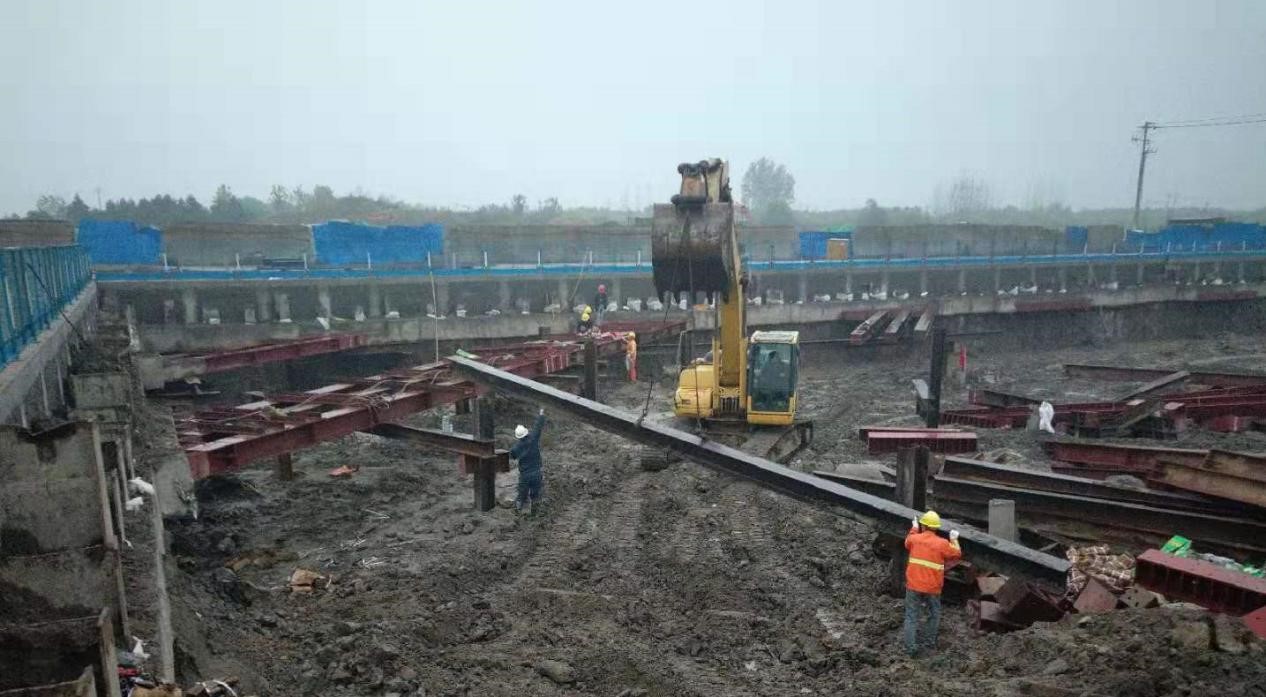

▲安裝角撐
▲施加預應力

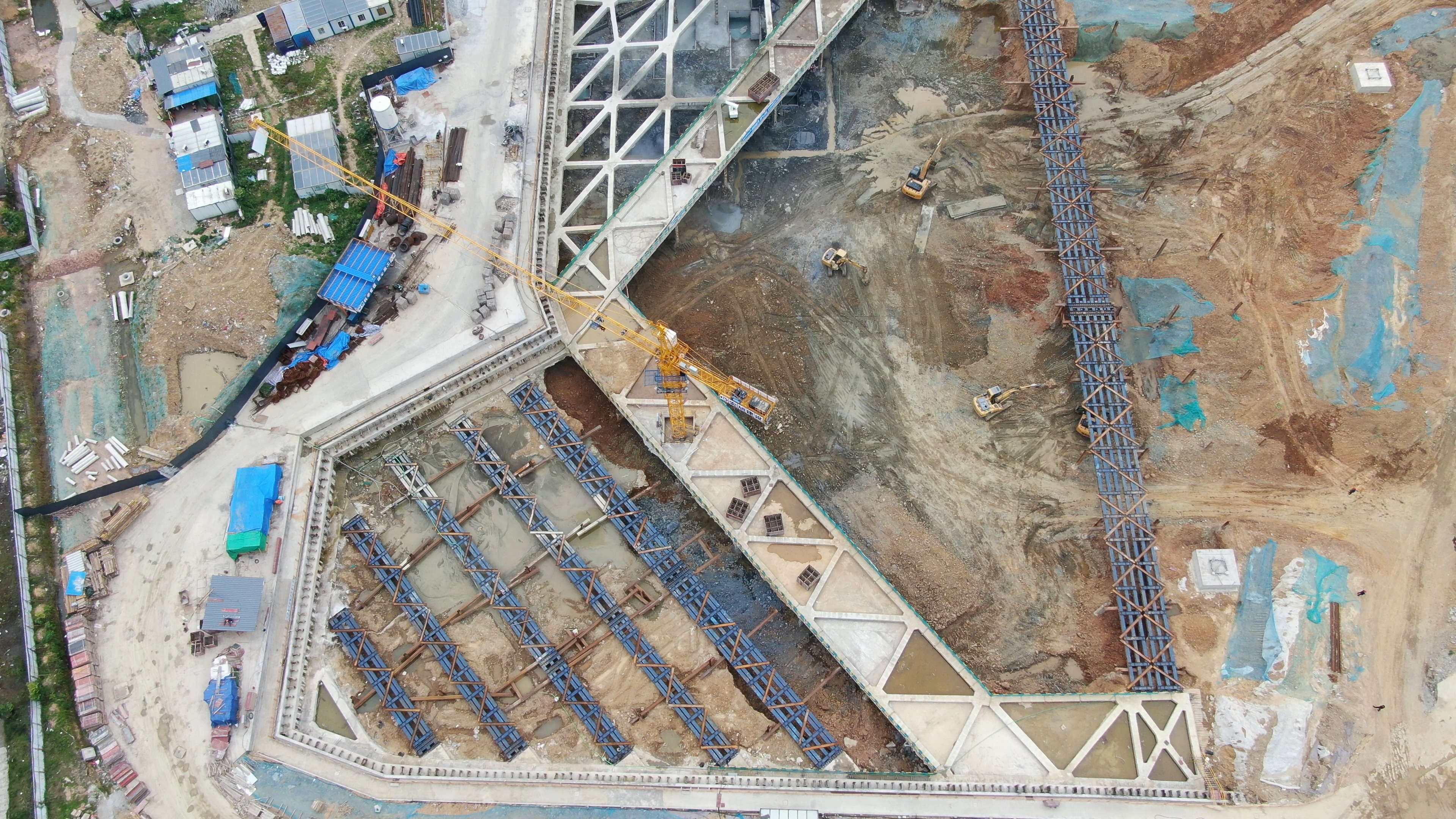

現場圖片
-*-
