項目概況
本工程位于德清縣武康鎮貴和街南側、興康北路東側、英溪南路西側、體育場街北側。本工程工程樁采用鉆孔灌注樁，基坑圍護采用850mm厚TRD工法等厚度水泥土攪拌墻內插H700×300×13×24型鋼坑內設置兩道鋼筋混凝土支撐。本工程TRD止水帷幕總方量約15300立方米，深度24.6m-25.4m；內插型鋼約1700噸，型鋼長度14.7m-17.1m，型鋼間距為900mm、1200mm兩種。
工程地質
根據野外鉆探、室內巖土試驗及原位測試資料，該項目土層主要為粉砂層，圓礫層，夾較大的卵石，含量為55%，施工難度非常大，我司根據實際情況，采用旋挖機引孔后在施工等科學先進的施工工藝，圓滿完成施工任務，地勘探測深度范圍內巖土層自上而下分布如下：
1)01雜填土層,灰黃色，松散，稍濕，以粉質粘土為主，局部為混凝土路面，厚30cm左右，夾少量石塊等建筑垃圾，全場分部，層頂高程4.19-5.66m，層厚0.3-2.8米，c=10kpa-14.6kpa。
1)1層，粉質粘土：灰黃色，軟可塑，含少量鐵錳質氧化物及云母碎屑，切面稍光滑，干強度及韌性中等，無搖震反應，局部夾有粉土，全場分部，層頂高程2.54-4.19m，層厚0.3-2.9米。
2)1層 中砂：灰褐色，稍密，濕，主要成分為石英及云母碎屑，分布于場地南側，層頂高程0.22-3.09m，層厚0.00-3.6米。
2)2層，淤泥質黏土層：灰色，流塑，含少量腐殖質及有機物，切面光滑，干強度及韌性中等，無搖震反應，局部夾有少量粉土薄層，全場分布，層頂高程-1.93~2.74m，層厚1.6-6.7米。c=13.7kpa。
6)3,卵石層：灰褐色，灰黃色，上不以灰褐色為主，底部以灰黃色為主，中密，飽和，卵石含量56%左右，次圓形，粒徑以2.00-7.00cm為主，個別厚達15cm，混中粗砂及粉質粘土，局部為粉質粘土夾碎石，全場分布，自上而下顆粒由細變粗，鉆進困難，局部有漏漿現象，層頂高程-5.23~-2.70m，層厚13.90~15.60米。
10)1.全風化粉砂質泥巖層：
灰黃色，組織結構基本破壞，但尚可辨認，巖芯已風化成砂土狀和粘土狀，局部有少量強風化巖塊，干鉆可鉆進。僅分布于Z9和Z27號鉆孔，層頂高程-18.96~-18.55m，層厚0.00~1.8米。
10)3層 中等風化粉砂質泥巖（K1）:
灰黃色，泥質結構，層狀構造，組織結構部分破壞，風化裂隙較發育，巖芯呈柱狀，短柱狀，局部呈塊狀，經統計巖石飽和單軸抗壓強度標準值為3.39Mpa，巖塊大部分都沿裂隙面剪切破壞，屬于極軟巖，僅Z17未揭示，其余鉆孔均分布，層頂高程-20.35~-18.13m,厚度0.00~4.3米。
TRD施工方
案
1，TRD的布置
1）止水帷幕采用水泥土地下連續墻(TRD)，沿基坑周邊封閉，采用厚度850mm，墻深24.6m-25.4m的渠式切割水泥土連續墻內插H700*300*13*24型鋼作為圍護樁。
2）水泥土連續墻采用42.5級普通硅酸鹽水泥，水泥摻量25%，水灰比1.5；水泥土連續墻施工時,主機應平穩、平正，墻體垂直度允許偏差為1/250，并且根據土質條件、機械的水平推力、箱式刀具各組成部位的工作狀態及其整體偏位，選擇向下或向上切割方式。必要時，可交錯使用上述兩種切割方式。鏈狀刀具的步進距離不宜大于50mm。3）本工程應采用三步施工法。三步施工法及型鋼插入過程中溝槽應預留鏈狀刀具養護的空間，鏈狀刀具端部和原狀土體邊緣的距離不應小于500mm，成槽長度宜大于注漿墻幅寬度2m。無法連續作業時，鏈狀刀具需在溝槽養護段養護，養護段不得注入固化液。長時間養護時應在切割液中添加外加劑，防止刀具無法再次啟動。停機后再次啟動鏈狀刀具時，應首先在原位切割刀具邊緣的土體，且應回行切割，回行切割已施工的墻體長度不宜小于500mm。
2，TRD工法設備特點
（1） 適用范圍廣：整機高度僅10.1m，特別適宜架空高壓線下方等高度受限部位施工。
（2） 超群的設備穩定性：通過低重心設計，與其他方法相比，機械設備的高度大大降低，施工安全性提高。
（3）高精度施工：在水平方向和垂直方向可以進行高精度施工。
（4）連續墻深度方向的品質均一，離散性小；
（5） 適應地層比較廣，對硬質地層（硬土、砂卵礫石、軟巖等）具有良好的挖掘能力；
（6）止水性能優異，墻體等厚，無縫聯接；
（7）通過角度調節，可施工斜墻。
（8）優良的環保性能，節省材料。

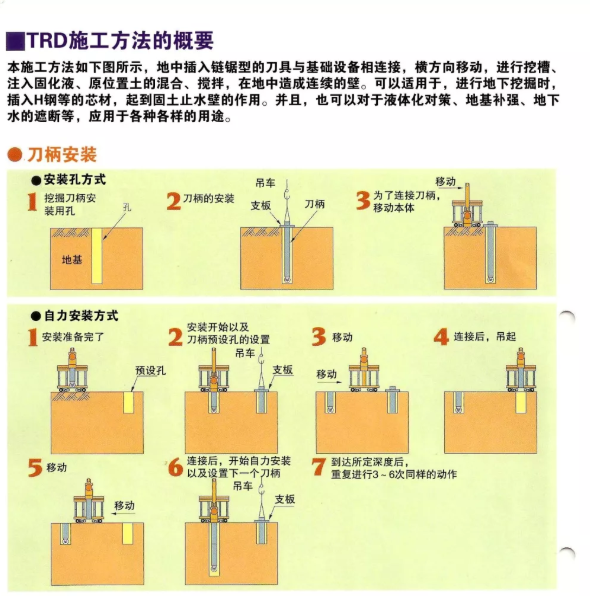

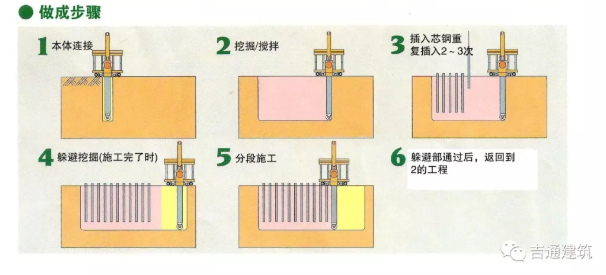

3，施工步驟
TRD工法施工三步施工法:第一步橫向前行時注入切割液切割，一定距離后切割終止；主機反向回切（第二步），即向相反方向移動；移動過程中鏈式刀具旋轉，使切割土進一步混合攪拌，此工況可根據土層性質選擇是否再次注入切割液；主機正向回位（第三步），箱式刀具底端注入固化液，使切割土與固化液混合攪拌；
施工主要工藝流程圖如下：
機械組裝﹥放樣復核﹥樁機定位﹥打入切割箱﹥先行挖掘（注入切削液）﹥回撤挖掘﹥攪拌成墻（注入固化液）﹥插入H型鋼﹥拔除型鋼
旋挖樁引孔輔助TRD施工方案

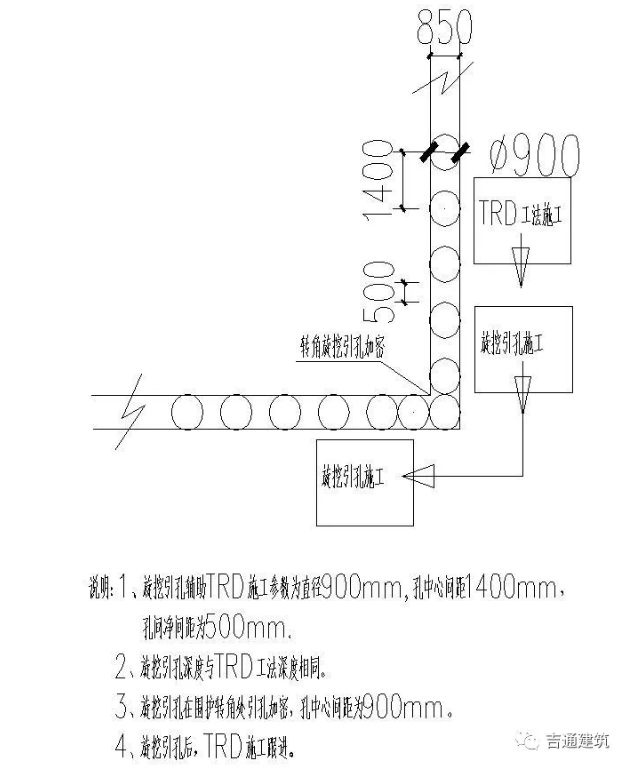

根據現場試驗施工情況，TRD工法樁機切割箱下鉆特別困難，主機幾乎無法向前推進；結合本工程地質情況及現場實際施工情況，項目部于2016年12月15日組織監理、甲方及設計、勘查單位開會研究，決定采用使用旋挖機進行引孔后再施工方案。2016年12月16日我方組織旋挖樁機進場引孔施工，選用Φ900@1400方案進行施工，施工深度為與TRD工法深度相同，在圍護各轉角處引孔加密Φ900@900方案。在我方試驗后確定TRD可以正常下鉆及向前推進，既保證了TRD工法的施工質量和進度，該工程項目的整體施工質量和進度也得到了保證。

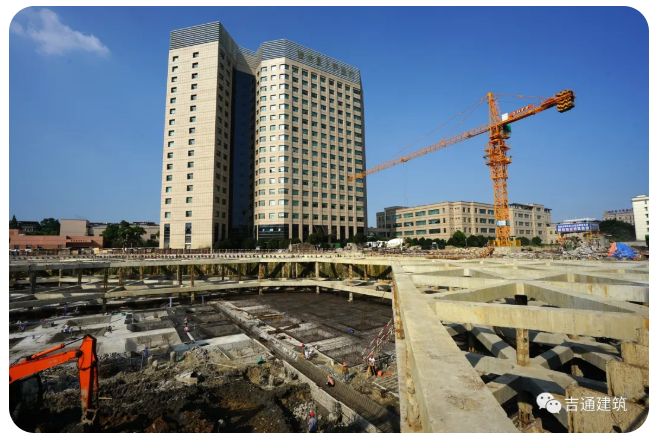

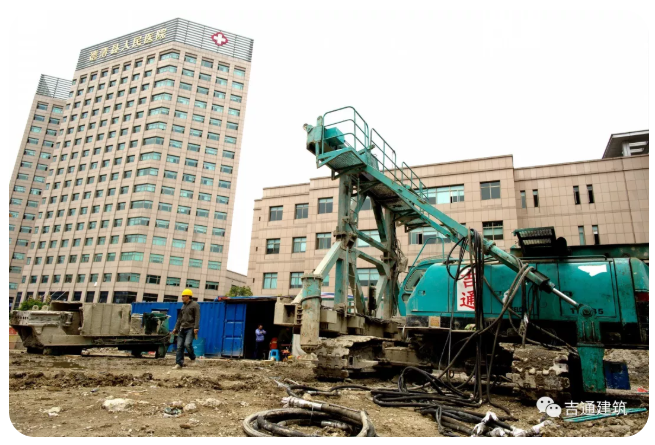

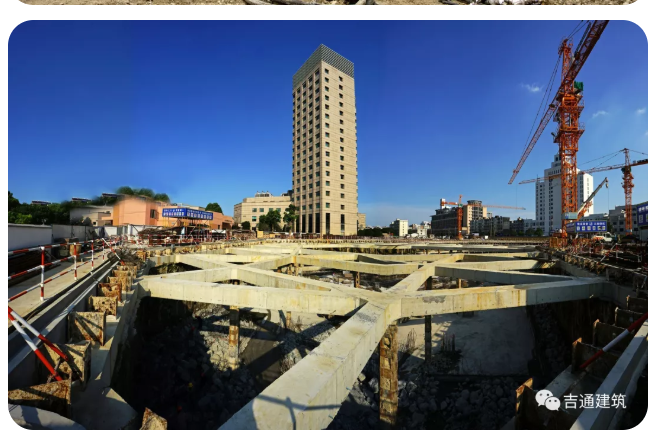

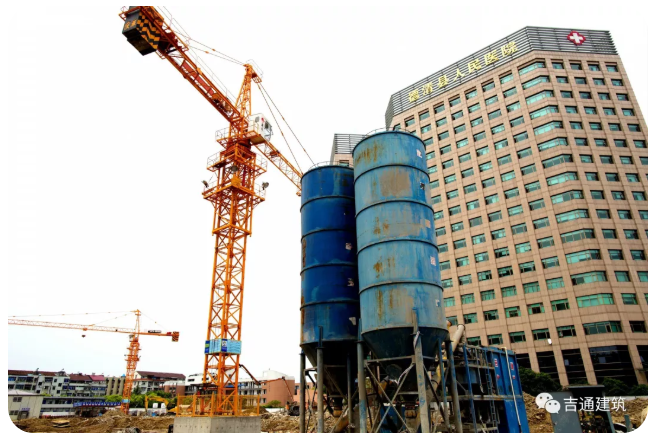

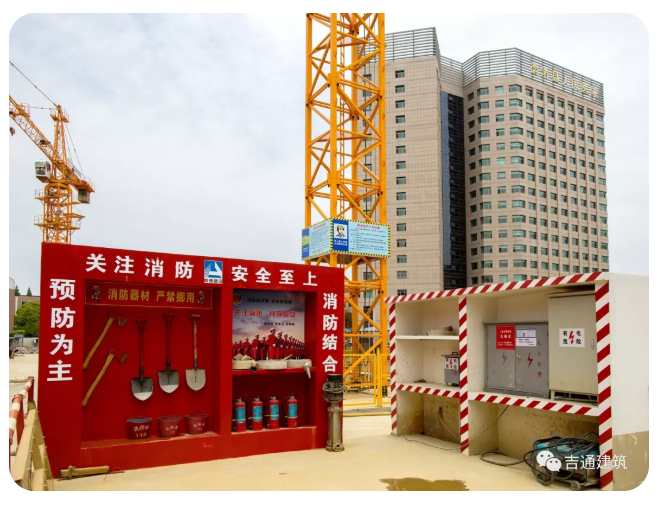

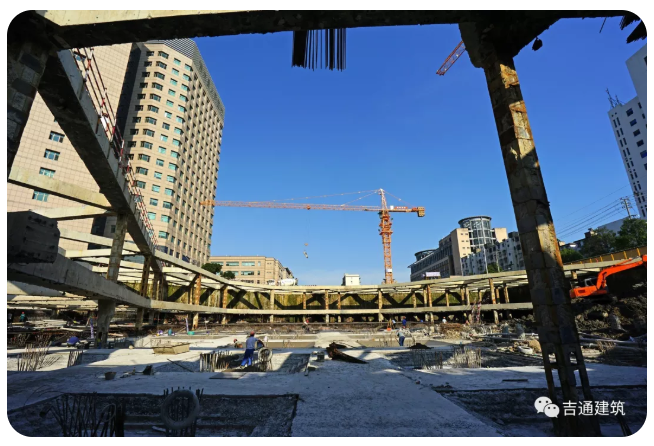

現場圖片
